5. Statiske SVG tegningner
Pile
At tegne pile er overraskende finurligt, da SVG er lavet sådan, at der kan bruges alle mulige former for pilehoveder (markers). Faktisk skal man selv tegne pilehovederne - de er små SVG tegninger i sig selv.
Pilen er lavet med følgende SVG:
<SVG width="25%" viewBox="0 0 150 40">
<defs>
<marker
id="beginArrow"
markerWidth="12"
markerHeight="12"
refX="0"
refY="6"
orient="auto">
<path d="M0,6 L12,0 L12,12 L0,6" style="fill: #000000;" />
</marker>
<marker
id="endArrow"
markerWidth="12"
markerHeight="12"
refX="12"
refY="6"
orient="auto">
<path d="M0,0 L12,6 L0,12 L0,0 " style="fill: #000000;" />
</marker>
</defs>
<line x1="130" y1="10" x2="12" y2="35"
style="stroke: #006600;
marker-start: url(#beginArrow);
marker-end: url(#endArrow);" />
</SVG>
Bemærk at det falder i to dele - en defs del hvor det forklares hvordan to markere er lavet, samt en del hvor disse markere bruges til at lave pile på en linje.
Sidste del først, så skriver man hvilke markers man vil bruge som start og slut på pilen. Her nævner man de to markers fra defs delen.
Vi vil anbefale, at I bare kopierer de to defs til jeres projekt og bruger dem.
Men her er forklaringen.
<marker
id="beginArrow"
markerWidth="12"
markerHeight="12"
refX="0"
refY="6"
orient="auto">
<path d="M0,6 L12,0 L12,12 L0,6" style="fill: #000000;" />
</marker>

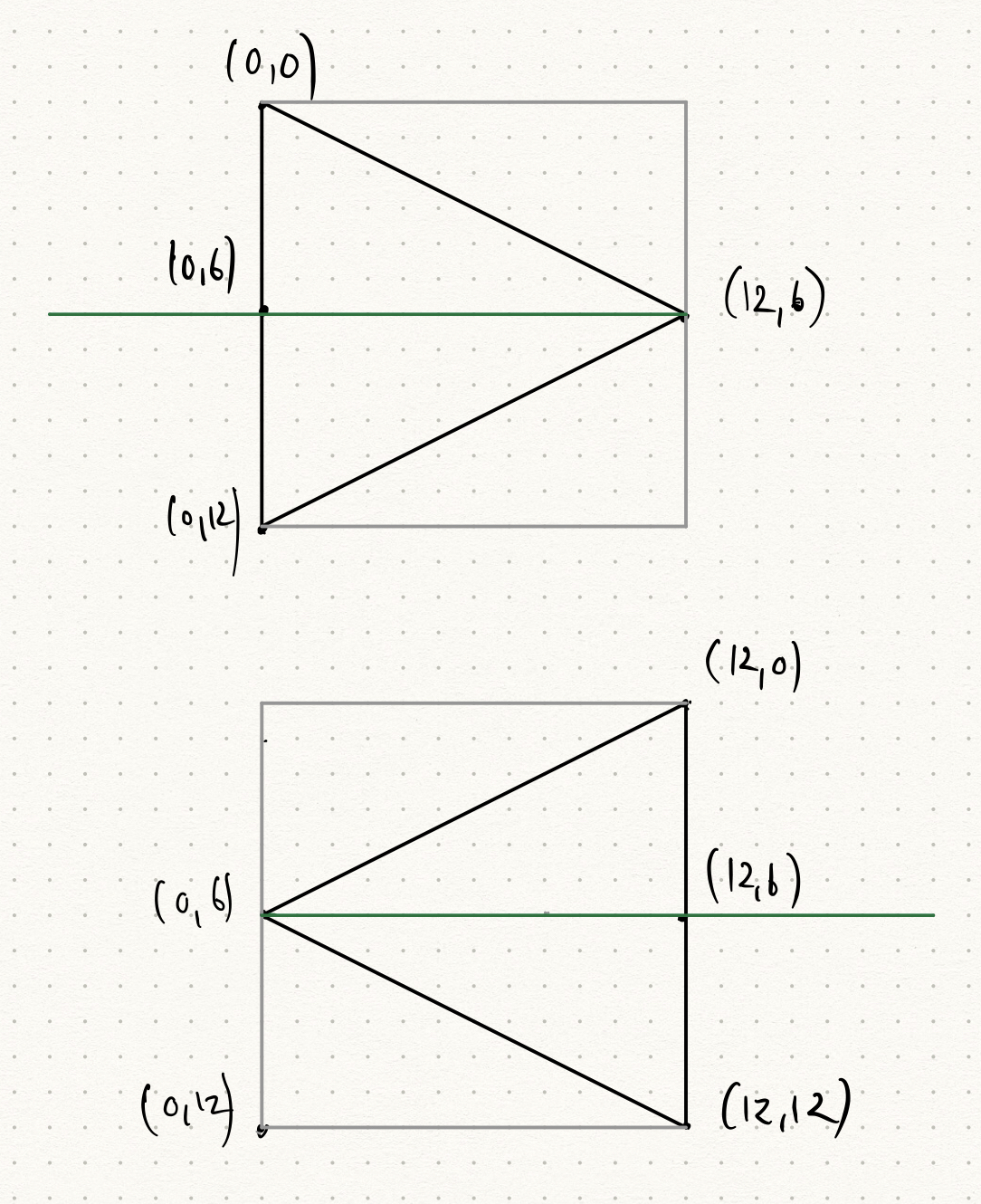

id er det navn vi bruger nede i linjen til at sige hvilken type pil vi vil have. markerWidth og markerHeight angiver størrelsen på pilen. Dette er en ret lille pil. Selve pilen er tegnet med en path kommando, der siger at først flytter vi os til (0,6) (M for move), så tegner vi en trekant ved at lave tre linjestykker (L for linje), at vi skal fylde figuren med sort (#000000). Denne lille tegning viser hvordan de to pile er lavet.
Så er der orient="auto" som magisk siger at pilen skal følge den linje vi laver. Endelig er der refX og refY som siger hvilket punkt i pilen der skal kobles på linjens endestykke. Jeg har her valgt pilens top, så pilen ikke rager ud over linjen.
Øvelse

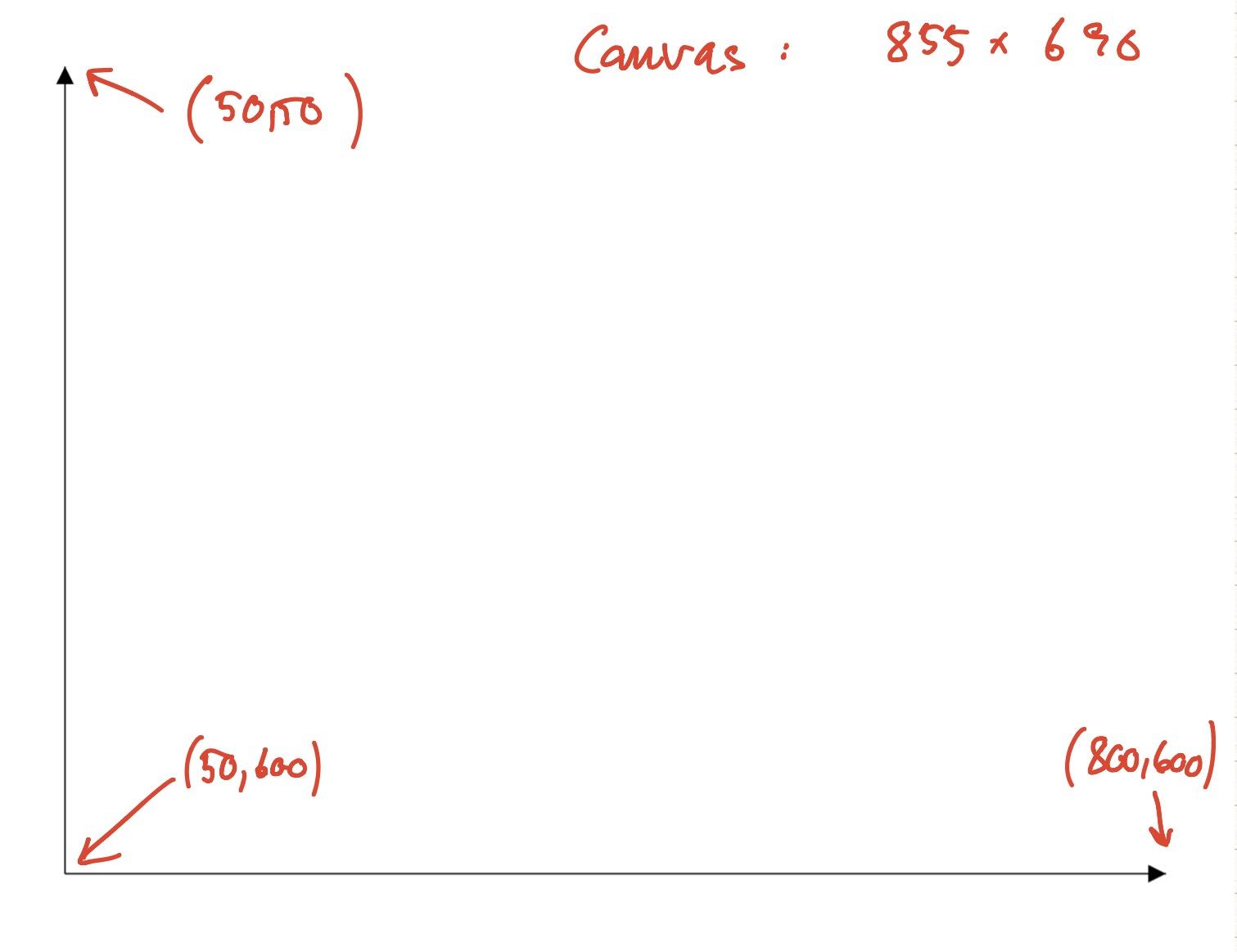

Lav et koordinatsystem som dette i SVG:
Vejledende løsning
Hvis du er kørt fast - så lur her
<?xml version="1.0" ?>
<svg version="1.1"
xmlns="http://www.w3.org/2000/svg"
xmlns:xlink="http://www.w3.org/1999/xlink"
height="100%" viewBox="0 0 855 690"
preserveAspectRatio="xMinYMin">
<defs>
<marker id="beginArrow" markerWidth="12" markerHeight="12" refX="0" refY="6" orient="auto">
<path d="M0,6 L12,0 L12,12 L0,6" style="fill: #000000;" />
</marker>
<marker id="endArrow" markerWidth="12" markerHeight="12" refX="12" refY="6" orient="auto">
<path d="M0,0 L12,6 L0,12 L0,0 " style="fill: #000000;" />
</marker>
</defs>
<!-- Pile -->
<line x1="50" y1="600" x2="50" y2="50" style="stroke:#000000;
marker-end: url(#endArrow);" />
<line x1="50" y1="600" x2="800" y2="600" style="stroke:#000000;
marker-end: url(#endArrow);" />
</svg>
